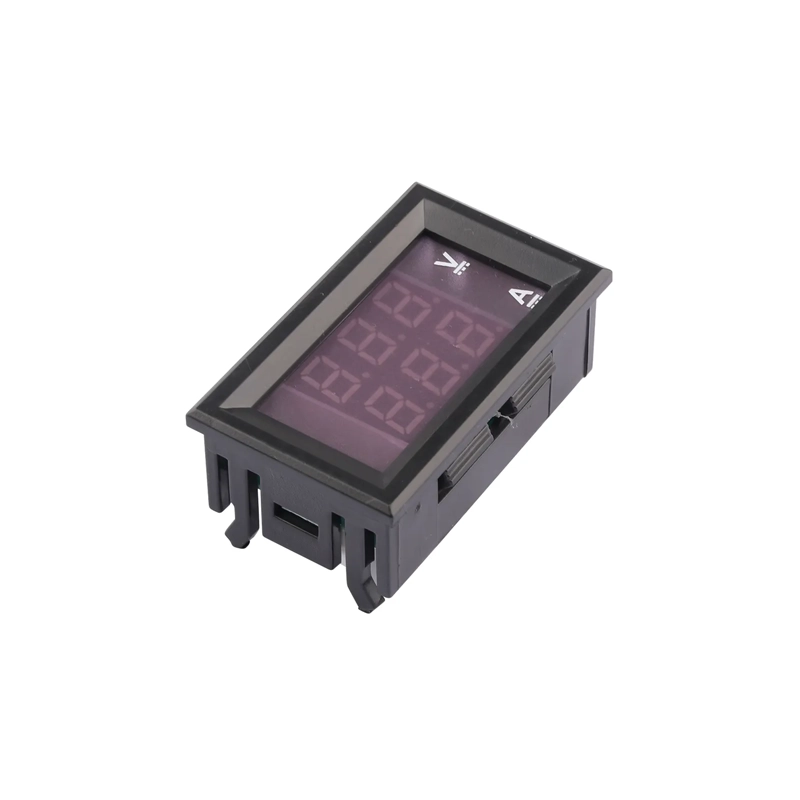

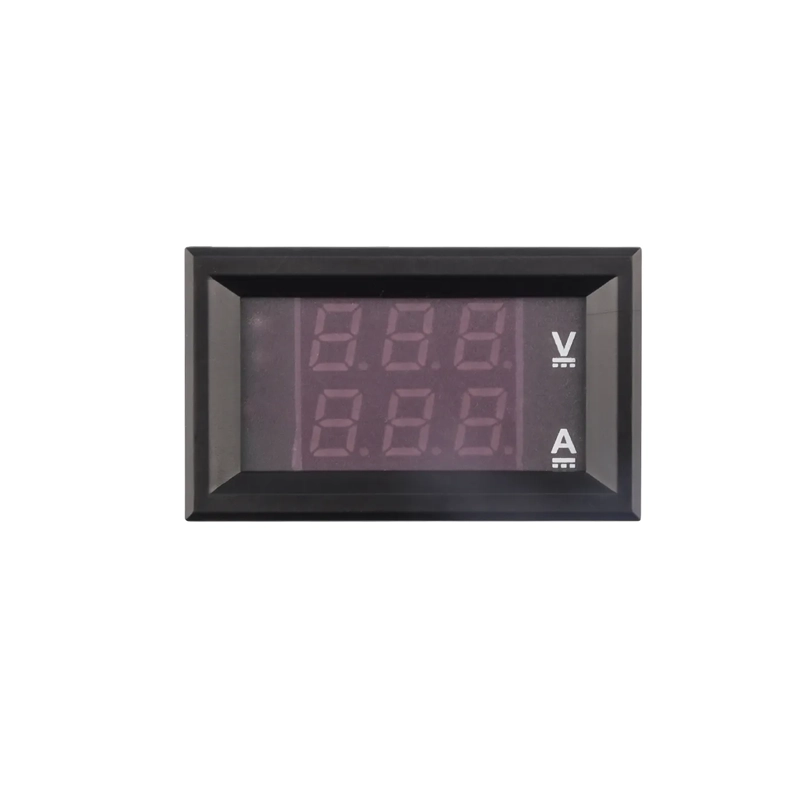

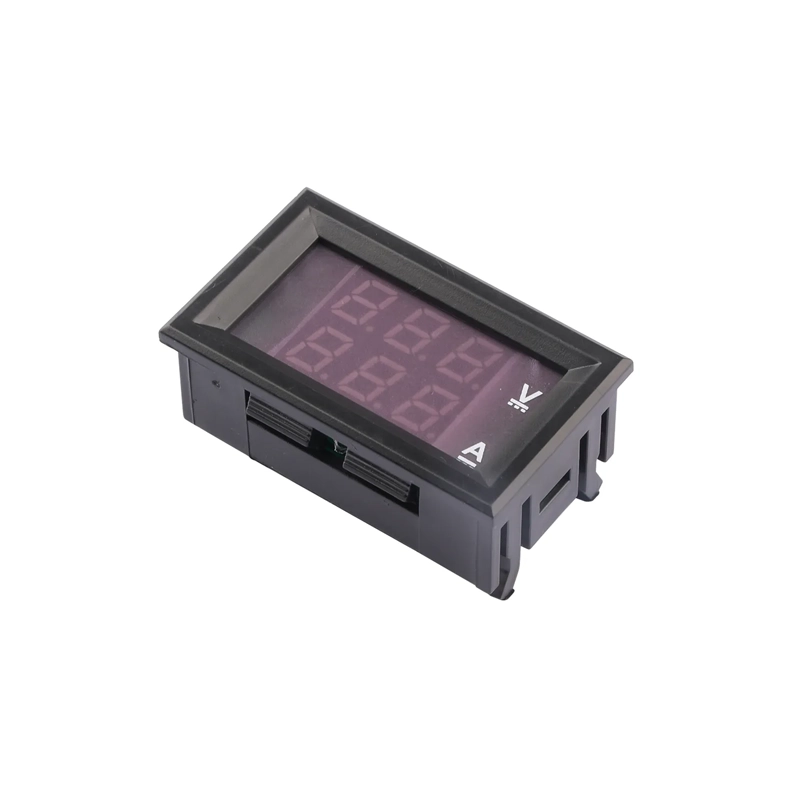

ماژول ولتمتر و آمپرمتر روپنلی قرمز 100V/10A

ماژول ولتمتر و آمپرمتر روپنلی قرمز 100V/10A، ابزاری کارآمد و دقیق برای اندازه‌گیری ولتاژ و جریان در مدارهای الکتریکی است. این ماژول قادر به اندازه‌گیری ولتاژ بین 4.5 تا 30 ولت DC بوده و به کاربران این امکان را می‌دهد که به راحتی ولتاژ مورد نظر خود را مشاهده کنند.
آمپرمتر این ماژول به نحوی طراحی شده که تنها باید به منفی دستگاه متصل شود و به دلیل وجود شنت داخلی، نیازی به شنت خارجی ندارد.

این ویژگی، کار با ماژول ولتمتر و آمپرمتر روپنلی را ساده‌تر و بهینه‌تر می‌کند، به ویژه در شرایطی که بار درازمدت به طور مداوم بیش از 5 آمپر باشد. در این موارد، توصیه می‌شود که سیم‌های اندازه‌گیری مستقیماً به سوکت لحیم شوند تا از دقت اندازه‌گیری کاسته نشود.

برای حفظ ایمنی و جلوگیری از اتصال کوتاه، در صورت عدم اتصال خط ضخیم سیاه، استفاده از نوار عایق در اطراف سیم‌های در معرض توصیه می‌شود.

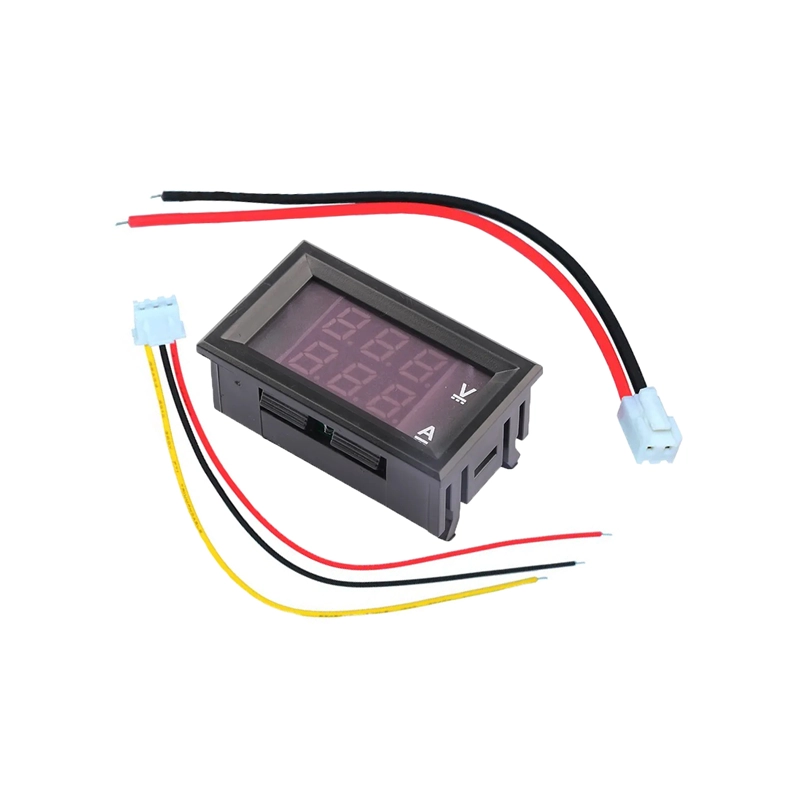

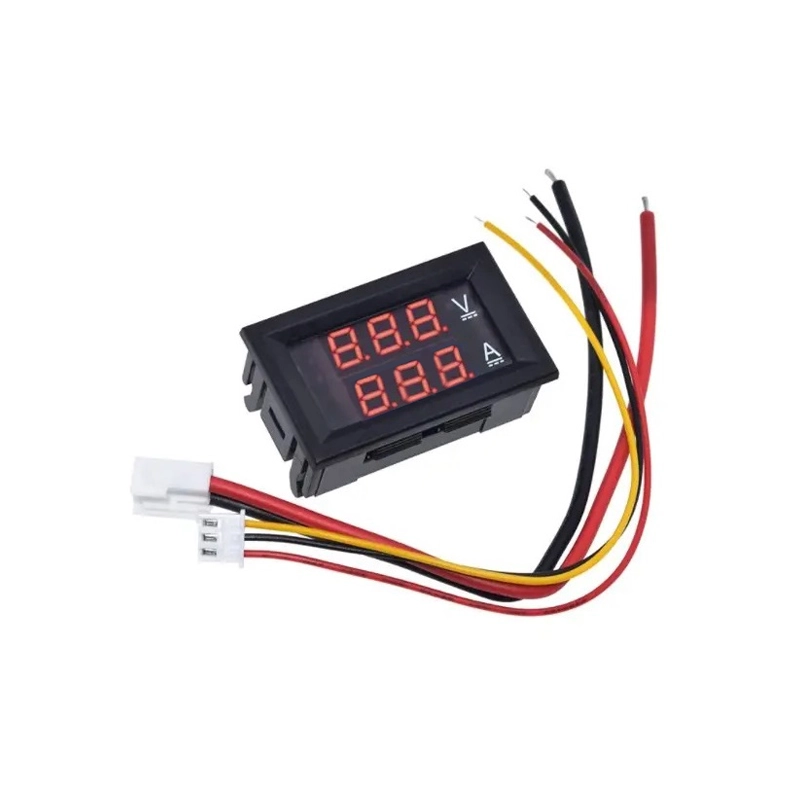

سیم کشی:

خط سیاه (ضخیم): مدار خالی یا باک (ماژول) منفی

خط قرمز (ضخیم): منبع تغذیه +

خط سیاه (نازک): COM، اندازه گیری مشترک

خط قرمز (نازک): PW+، ولتاژ ورودی ترمینال اندازه گیری مثبت

خط زرد (نازک): IN+، ورودی فعلی+

(لطفا برای جزئیات بیشتر به نمودارهای سیم کشی مراجعه کنید)

همچنین اگر کاربر قصد دارد از ماژول به تنهایی به عنوان ولت متر استفاده کند، اتصال خط زرد و خط سیاه به یکدیگر می‌تواند به جلوگیری از چشمک زدن دیجیتال آمپرمتر کمک کند.

ماژول ولتمتر و آمپرمتر روپنلی قرمز با طراحی کاربرپسند و قابلیت‌های منحصر به فرد، به یکی از ابزارهای ضروری برای مهندسان و علاقه‌مندان به الکترونیک تبدیل شده است.
